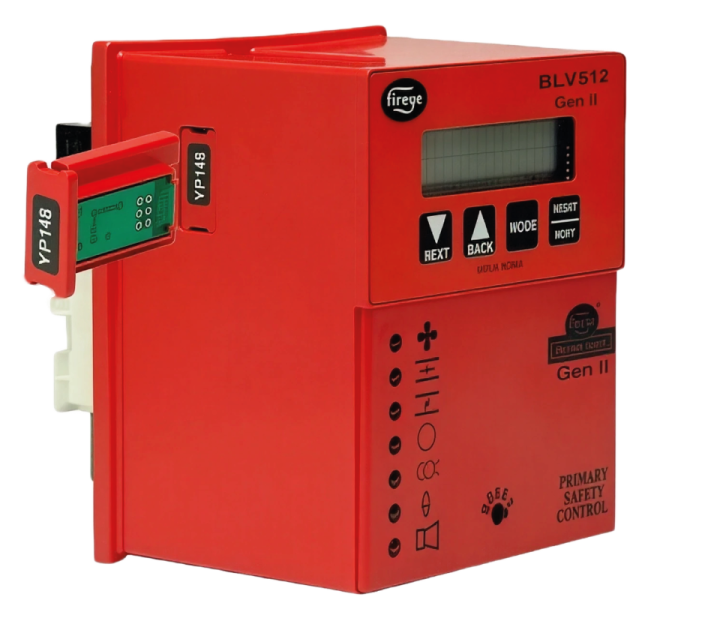

El BurnerLogix serie Y - Seguridad de Flama es un sistema de control de quemador con electrónica basada en microprocesador diseñado para proporcionar la secuencia adecuada de quemadores, encendido y protección de monitoreo de flama en quemadores de combustible de gas, diesel, combustóleo entre otros.

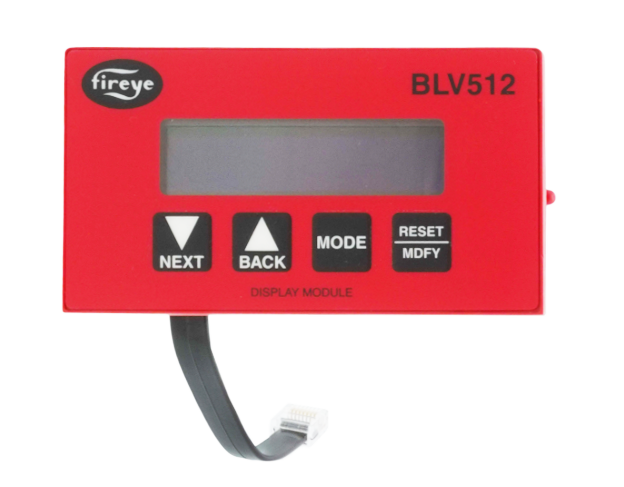

Mediante LED’S inteligentes, el Burner Logix Fireye - Seguridad de Flama proporciona información sobre el estado operativo actual y condiciones de bloqueo. Opcionalmente el control tienen la capacidad de acoplar de forma directa al control o colocarse de forma remota un módulo de display que puede ser, de tipo VFD o LCD el cual proporciona información más detallada en el idioma seleccionado (inglés , francés, español, alemán o sueco ) sobre el estado actual, la información de bloqueo y diagnóstico, también el módulo de display cuenta con un teclado el cual permite obtener información del control y además sirve para configuración inicial del control de flama.

El Burner Logix Fireye - Seguridad de Flama se aplica mejor en quemadores de tipo modulante instalados en calderas y hornos.

BurnerLogix serie Z.- Amplía las capacidades del sistema estándar BurnerLogix Y (consulte el boletín BL-1001) al combinar las funciones de control de caldera con el mismo control de gestión de quemadores utilizado en el sistema Y. El resultado es un paquete único y compacto capaz de controlar directamente la tasa de disparo/salida de la caldera en función de la presión de entrada, la temperatura o ambas.

El sistema BurnerLogix Z está diseñado para proporcionar la secuenciación adecuada del quemador, el encendido y la protección de monitoreo de flama en quemadores de aceite, gas y de combustible combinado con encendido automático. A través de la pantalla, el operador programa el punto de ajuste (setpoint), los valores de arranque (cut-in), paro (cut-out) y el rango de modulación; mediante control PID, el sistema BurnerLogix Z controla el quemador/caldera desde el arranque hasta el apagado, manteniendo con precisión el punto de ajuste deseado.

Caracteristicas BurnerLogix Y

• Memoria no volátil para evitar pérdida de datos sin energía.

• Señal de flama vía display o salida 4–20 mA.

• Lectura de horas de operación y ciclos mediante display.

• Comunicación Modbus RS485.

• Prueba de cerrado de válvulas de combustible.

• Switch run/check para detener la secuencia en purga, PTFI, MTFI o auto.

• Opción de display remoto con protección NEMA 4.

• Reset remoto disponible.

• Tasa de baudios programable.

• Lenguaje configurable desde el display.

• Terminales extra para más entradas/salidas.

• Expansión con anunciador de falla hasta 16 permisivos, indicando exactamente dónde ocurre la falla.

• Parámetros del programador se fijan tras 8 horas de operación de la válvula principal.

Caracteristicas BurnerLogix Z

• Función de control operativo para la secuenciación automática del sistema de la caldera, permitiendo el arranque y paro de la caldera para satisfacer la demanda del sistema.
• Control de modulación total del combustible y del aire de combustión mediante el motor de tasa de disparo, para cumplir con la demanda del sistema.
• Sensores de estado sólido para monitorear la presión de vapor, la temperatura del agua, la temperatura de los gases de escape, la temperatura del agua de la caldera o la temperatura del aire exterior.
• Límites de alarma de alta presión y temperatura basados en las señales de los sensores de estado sólido. Al excederse estos límites, se abre el circuito de interbloqueo hacia el control de seguridad de llama para provocar la parada del quemador y la caldera.
• Protección contra choque térmico en arranque en frío, que incrementa lentamente la tasa de disparo del quemador durante el arranque en frío para limitar esfuerzos mecánicos causados por diferencias térmicas.
• Operación múltiple líder/seguidor (Lead/Lag) de dos o más calderas.
• Sistema de pantalla con teclado fácil de usar, disponible en formato OLED o LCD, que ofrece el modo de visualización de toda la información, programación y revisión de los puntos de ajuste y parámetros operativos del sistema.
• Capacidad de comunicación remota, que permite la lectura y escritura de toda la información de puntos de ajuste.
• Parámetros protegidos por contraseña (dos niveles de seguridad) para restringir el acceso y la modificación no autorizada de los puntos de ajuste y parámetros operativos del sistema.
• Límites de alarma marginal de alta presión y temperatura, basados en las señales de los sensores de estado sólido, para indicar que el sistema se aproxima a los límites de alarma alta.
• Posición máxima de alta llama programable del motor modulante de la compuerta de control de la tasa de disparo.
• Corte asegurado a baja llama, que evita esfuerzos innecesarios causados por la parada del quemador en alta llama.
• Control automático / manual de la tasa de disparo, con transferencia suave (bumpless transfer).
