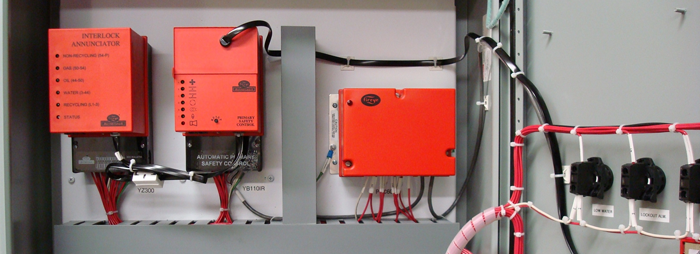

El BurnerLogix YZ300/Y320 – Anunciador aumenta la capacidad de supervisión de interbloqueos del sistema BurnerLogix. El módulo anunciador de interbloqueos se conecta a cualquier chasis/amplificador BurnerLogix YB110 (YB230) o ZB110 (ZB230). La conexión se realiza mediante un cable ED580-2, ED580-4 o ED580-8.
Al conectar cualquiera de los veinte interruptores de interbloqueo al módulo anunciador, la pantalla BurnerLogix funciona automáticamente como anunciador de primer evento (first-out). Además, el sistema incorpora un circuito estándar de selección de combustible. Esta función proporciona una anunciación completa incluso cuando se utilizan dos combustibles simultáneamente. El YZ300 (YZ320) se suministra con mensajes predeterminados asociados a cada conjunto de terminales.
El usuario puede modificar los mensajes de bloqueo de seguridad mediante dos métodos:
- Utilizar el módulo de pantalla BLV512 o BLL510 para seleccionar mensajes de alarma desde una biblioteca predefinida. Cada mensaje puede asignarse a terminales individuales del YZ300 (YZ320). Consulte los boletines BL-1001 y BLZ-1001 para obtener más información sobre la operación de estos controles.
- Programar mensajes personalizados de hasta 40 caracteres para terminales individuales del YZ300 (YZ320). Para ello se utiliza una PC compatible con el software YZ300P basado en Windows y el hardware correspondiente.
Nota: El anunciador de interbloqueos YZ300 (YZ320) puede programarse de forma personalizada sin estar conectado a un sistema BurnerLogix.
Nota: Para operar correctamente, el YZ300 (YZ320) requiere un BurnerLogix YB110 (YB230) con código de ingeniería 3 o superior. También puede utilizar cualquier chasis/amplificador ZB110 (ZB230) compatible. Los códigos de ingeniería aparecen después del código de fecha, por ejemplo 0636-03.
El módulo anunciador de interbloqueos no interfiere con la operación normal del sistema BurnerLogix. Por el contrario, amplía las capacidades de mensajes y diagnóstico. Las bases de cableado del YZ300 (YZ320) miden 4 pulgadas de ancho por 7 pulgadas de alto. Gracias a su tamaño compacto, requieren poco espacio en el gabinete. Además, incluyen un bloque de terminales de 24 posiciones. Cada terminal está claramente numerada e incorpora un mecanismo de sujeción para garantizar una conexión mecánica segura.
El módulo anunciador de interbloqueos YZ300 (YZ320) proporciona información operativa detallada. También reduce el tiempo y el costo asociados al diagnóstico de fallas. El sistema amplía los mensajes estándar de la pantalla BurnerLogix. Esto permite identificar con precisión el límite específico que provocó el paro o bloqueo de seguridad del quemador. La información puede corresponder al circuito de control de operación (LI-3) o al circuito de interbloqueo en marcha (3-P).
El BurnerLogix YZ300/Y320 – Anunciador aumenta la capacidad de supervisión de interbloqueos del sistema BurnerLogix. El módulo anunciador de interbloqueos se conecta a cualquier chasis/amplificador BurnerLogix YB110 (YB230) o ZB110 (ZB230). La conexión se realiza mediante un cable ED580-2, ED580-4 o ED580-8.
Al conectar cualquiera de los veinte interruptores de interbloqueo al módulo anunciador, la pantalla BurnerLogix funciona automáticamente como anunciador de primer evento (first-out). Además, el sistema incorpora un circuito estándar de selección de combustible. Esta función proporciona una anunciación completa incluso cuando se utilizan dos combustibles simultáneamente. El YZ300 (YZ320) se suministra con mensajes predeterminados asociados a cada conjunto de terminales.
El usuario puede modificar los mensajes de bloqueo de seguridad mediante dos métodos:
- Utilizar el módulo de pantalla BLV512 o BLL510 para seleccionar mensajes de alarma desde una biblioteca predefinida. Cada mensaje puede asignarse a terminales individuales del YZ300 (YZ320). Consulte los boletines BL-1001 y BLZ-1001 para obtener más información sobre la operación de estos controles.
- Programar mensajes personalizados de hasta 40 caracteres para terminales individuales del YZ300 (YZ320). Para ello se utiliza una PC compatible con el software YZ300P basado en Windows y el hardware correspondiente.
Nota: El anunciador de interbloqueos YZ300 (YZ320) puede programarse de forma personalizada sin estar conectado a un sistema BurnerLogix.
Nota: Para operar correctamente, el YZ300 (YZ320) requiere un BurnerLogix YB110 (YB230) con código de ingeniería 3 o superior. También puede utilizar cualquier chasis/amplificador ZB110 (ZB230) compatible. Los códigos de ingeniería aparecen después del código de fecha, por ejemplo 0636-03.
El módulo anunciador de interbloqueos no interfiere con la operación normal del sistema BurnerLogix. Por el contrario, amplía las capacidades de mensajes y diagnóstico. Las bases de cableado del YZ300 (YZ320) miden 4 pulgadas de ancho por 7 pulgadas de alto. Gracias a su tamaño compacto, requieren poco espacio en el gabinete. Además, incluyen un bloque de terminales de 24 posiciones. Cada terminal está claramente numerada e incorpora un mecanismo de sujeción para garantizar una conexión mecánica segura.
El módulo anunciador de interbloqueos YZ300 (YZ320) proporciona información operativa detallada. También reduce el tiempo y el costo asociados al diagnóstico de fallas. El sistema amplía los mensajes estándar de la pantalla BurnerLogix. Esto permite identificar con precisión el límite específico que provocó el paro o bloqueo de seguridad del quemador. La información puede corresponder al circuito de control de operación (LI-3) o al circuito de interbloqueo en marcha (3-P).
.responsive-container{
width:100%;
overflow-x:auto;
-webkit-overflow-scrolling:touch;
}
.responsive-table{
min-width:500px;
}
| Voltaje de alimentación | YZ300: 120 VCA (+10 % / −15 %), 50 / 60 Hz YZ320: 230 VCA (+10 % / −15 %), 50 / 60 Hz |
|
| Consumo de energía | 10 VA | |
| Categoría de protección | NEMA 1 (IP01) | |
| Rango de temperatura ambiente | −40 °F a +140 °F (−40 °C a +60 °C) | |
| Tiempo de respuesta |
66 milisegundos (purga) / 32 milisegundos (operación) |
|
| Peso | 1.1 lb (0.5 kg) | |
| Humedad |
85 % H.R., sin condensación |
|
| Longitud del cable |
Máximo 8 pies |
|
