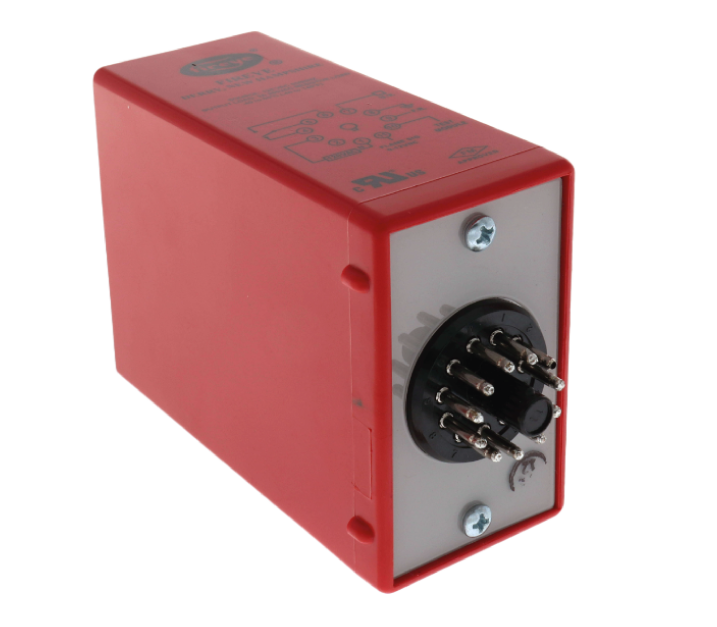

MBPF-100S serie PF – Control de quemador
Los módulos MBPF-100S, MB-600PF, MBPF-200S y MBPF-202S proporcionan indicación visual y salida eléctrica para informar al usuario sobre la presencia de flama en una cámara de combustión. El módulo utiliza escáneres ópticos ultravioleta Fireye y/o varilla de flama para detectar la presencia de la flama, ya sea de forma independiente o como componentes dentro de un sistema de gestión de quemadores.
| Voltaje de alimentación | MBPF-100S/MB-600PF - 120 VAC (+10%, -15%), 50/60 Hz (@ 0.1 Amp consumption) MBPF-200S/MBPF-202S - 220 VAC (+10%, -15%), 50/60 Hz (@ 0.1 Amp consumption) |
|
| Salida del relevador de flama |
SPDT 2 Amp Resistive @ 240VAC, 3Amp @ 24VDC |
|
| Tiempo de respuesta ante falla de flama | 3 segundos: MBPF-100S, MB-600PF, MBPF-200S 2 segundos: MBPF-202S |
|
| Temperatura de operación |
−40 °F a +140 °F (−40 °C a +60 °C) |
|
| Temperatura de almacenamiento: |
−40 °F a +176 °F (−40 °C a +80 °C) |
|
| Humedad |
85 % H.R. (máx.), sin condensación |
|
| Certificaciones | MBPF-100S: Underwriters Laboratories (UR) Factory Mutual (FM) MBPF-200S: Factory Mutual (FM) MBPF-202S: Factory Mutual (FM) |
|
| Voltaje del escáner | Ultravioleta (UV): Terminales 7 y 8: 460 VCC – 530 VCC |
|
| Varilla de flama |
Terminales 9 y 8: 120 – 150 VCA Nota: Mediciones realizadas con VOM digital. |
|
| Sensibilidad |
Flame Rod - 3μAmps (80 Meg ohms), Vmeter ~ 3.0 VDC |
|
- Reconocido por UL y aprobado por FM: MBPF-100S, MB-600PF
- Aprobado por FM: MBPF-200S, MBPF-202S
- Autoalimentado:
– 120 VCA, 50/60 Hz: MBPF-100S, MB-600PF
– 220 VCA, 50/60 Hz: MBPF-200S, MBPF-202S - Detección por UV, varilla de flama o ambos
- LED indicador de flama encendida (Flame ON)
- LED de falla de flama controlado por el usuario
- Puntos de prueba con salida analógica que permiten la lectura directa de la señal de flama

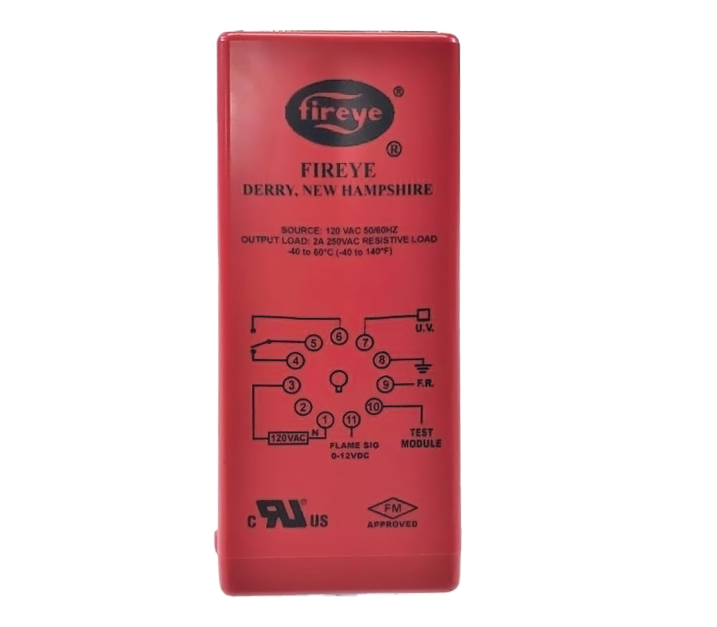

- Utiliza base de relevador estándar de 11 pines
- Montaje en superficie de panel o en riel DIN
- Disponibilidad de prueba remota de contactos
- Escáner con autochequeo disponible para MBPF-100S y MB-600PF
Brochure del Producto - Click aquí
