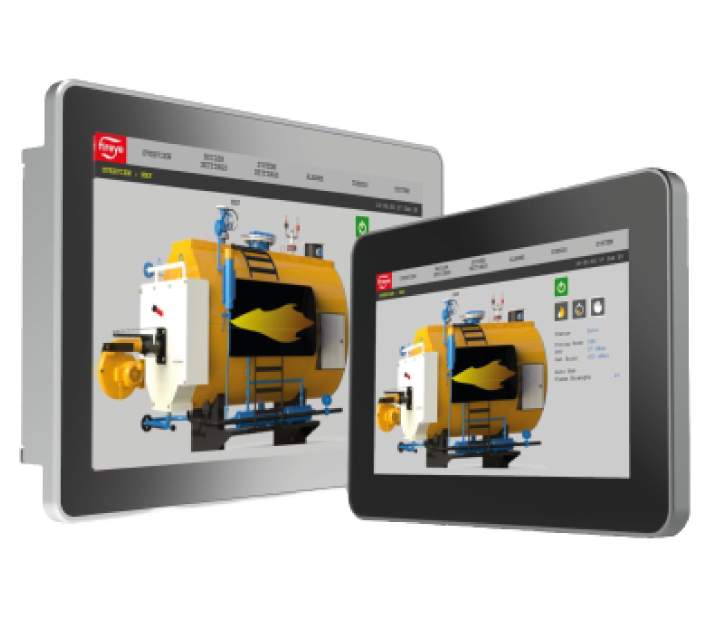

NXTSD507HD y NXTSD512HD- Touchscreen Interfaces
Las interfaces de pantalla táctil mejoradas NXTSD507HD y NXTSD512HD permiten la conexión a uno o más controles de posicionamiento paralelo NXF4000 o PPC4000, tanto para monitoreo como para puesta en servicio.
| Touchscreen Interfaces | |
| Modelo | Descripción |
| NXTSD507HD | Touchscreen interface, 7-inch screen, 24VDC, for NXF4000 o PPC4000. |
| NXTSD512HD | Touchscreen interface, 12.1-inch screen, 24VDC, for NXF4000 o PPC4000. |
| Accesorios | |
| Modelo | Descripción |
| 59-565 | Cable para conectar NXTSD5xxHD a NXF4000 o PPC4000, energía y comunicación separadas. |
| ED610 | Adaptador multipuerto para convertir BurnerLogix o BurnerPRO a terminal blocks. |
| ED512-2 | Cable modular BurnerLogix a ED610, 2’. |
| ED512-4 | Cable modular BurnerLogix a ED610, 4’. |
| ED512-8 | Cable modular BurnerLogix a ED610, 8’. |
| ED580-2 | Cable modular BurnerPRO a ED610, 2’. |
| ED580-4 | Cable modular BurnerPRO a ED610, 4’. |
| ED580-8 | Cable modular BurnerPRO a ED610, 8’. |
| Eléctricas: | Descripción |
| Alimentación: | 24 VDC +!0%, -15%, consumo de corriente de 0.25Amp, 6 VA. |
| Conexión Eléctrica: | Conector rápido de 12 pines. |
| Salidas a Relevador: | Relevador de Flama 1, SPDT (1 NA, 1 NC). Relevador de Flama 2, SPDT (1 NA, 1 NC). Relevador de Falla, SPST (1 NA). |
| Capacidad en contactos: | Mínimo 10mA @ 5 Vdc Máximo 100 mA @ 30 Vdc, 100 mA @ 50 Vac |
| Salida Analógica: | Dos salidas de 4-20 mA de corriente CC a 24V CC, de referencia común, la máxima carga conectada: 750 ohmios. |
| Interfaz de operador: | N/P 95DISP-1 Display alfa – numérico con cinco teclas de botón pulsador. N/P 95WIDISP-2 transmisor infrarrojo, usado junto con la herramienta portátil P/N 95WIHH-2. |
| Especificaciones del cable: | N/P 59-546 (8 conductores), P/N 59-547 (12 conductores): Multi-núcleo, 8 y 12 conductores (color), calibre 18 AWG, forrado con papel aluminio, blindaje general, trenzado y con cable de drenaje. PLTC-ER. Longitud de cable máxima de 1000 pies (305 metros) del revestimiento del cable: PVC / negro (retardante de llama, baja emisión de humos y libre de halógenos).Temperatura de trabajo: -40 F a 221 F (-40 C a 105 C) N/P 59-546 O.D. nominales 0,44″ (11,2 mm), máximo O.D. 0,48″ (12,2mm) N/P 59-547 O.D. nominales 0,52″ (13,2 mm), máximo O.D. 0,56″ (14,2mm)Longitud de cable máxima de 1000 pies (305 metros). |
| CARACTERISTICAS DEL INSIGHT II | |||
|---|---|---|---|
| CARACTERÍSTICAS | MODELOS | ||
| 95DSS3-1 | 95DSS3-1CEX | 95DSS3-1WICEX | |
| Sensores IR y UV | SI | SI | SI |
| Relevadores de flama (2) | SI | SI | SI |
| Relevador de Falla de detector | SI | SI | SI |
| Salida 4 a 20 ma(2) | SI | SI | SI |
| Frecuencias de Modulación | 21 | 21 | 21 |
| Archivos de memoria | 4 | 4 | 4 |
| Comunicaciones | SI | SI | SI |
| Función de Auto Config. | SI | SI | SI |
| NEMA 4X, IP66 | SI | SI | SI |
| Display con teclado | Se pide por separado | Incluido | |
| Transmisor IR para herramienta de configuración remota. | Se pide por separado | Incluido | |
| Clase I DiV2 Grupos A, B, C, D, F, G | SI | ||
| Ex nA nC IIC T4 | SI | ||
| Ex d IIC t6 | SI | SI | |
Brochure del Producto – Click aquí
