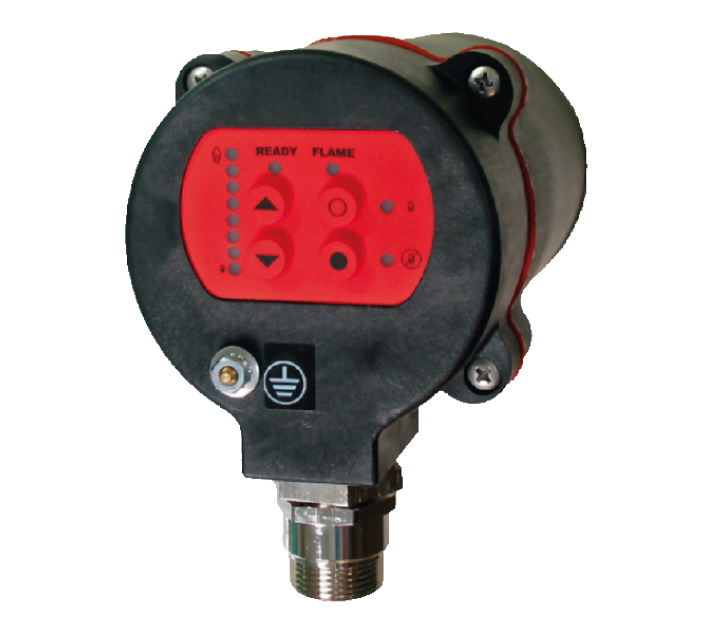

Los detectores de flama tipo 85 UVF/IRF Fireye – Seguridad de Flama son dispositivos con microprocesador que utilizan sensores de detección de flama de estado sólido, que incorporan un relevador de flama interno con umbrales ON/OFF de ajuste automático, eliminando la necesidad de un amplificador de flama o relé de flama remoto.
| Material de la carcasa: | Aluminio fundido con acabado en polvo de poliéster gris. |
| Protección de impacto: | IP66 con una tasa de impacto de 0.4 joule. |
| Peso del detector: | 5.90 LBS (2.69kg) |
| Brida de montaje: | P/N 60-2919-1, montaje tubo 1” NPT hembra con conexión hembra de 3/8″ NPT para aire de enfriamiento. Contiene un inserto de rosca hembra de aislamiento térmico. P/N 60-2919-2, montaje tubo 1” BSP hembra con conexión hembra de 3/8″ BSP para aire de enfriamiento. Contiene un inserto de rosca hembra de aislamiento térmico. P/N 60-2692, con conexión hembra de 1 ” NPT con conexión hembra de 3/8 ” NPT para aire de enfriamiento incluye niple aislante de 35-127-1 de “NPT. P/N 60-2693, con conexión hembra de 1 ” BSP con conexión hembra de 3/8 ” BSP para aire de enfriamiento incluye niple aislante de 35-127-3 de 1“BSP. |
| Temperatura: | -40°F a +150°F (-40°C a 65°C) Humedad: 0% a 95% de humedad relativa; sin condensación. |
| Requisitos de aire de purga/refrigeración: | Aire: Limpio, seco, frío Caudal: 4 SCFM (113 l/min) por la toma 3/8’’ situada en la brida de montaje, o vía una “Y” de enfriamiento de 1’’ montada en el tubo de visión. Con temperaturas próximas al límite superior del rango de operación del scanner y/o el uso con combustibles sucios, pueden requerirse hasta 15 SCFM (425 l/min) Presión: adecuada para superar la contrapresión del horno o de la caja de viento. |
| Alimentación: | 24 VCC, corriente de alimentación 200 mA. |
| Conexión Eléctrica: | Conector rápido de 8 pines. |
| Salidas de relé: | Relé de flama, SPST (N.A.) Relé de falla, SPST (N.C.) |
| Carga de contactos: | Mínimo: 10 mA a 5 VCC Máximo: 2 A a 30 VCC, 2 A a 230 VCA (carga resistiva) |
| Salida Analógica: | 4-20 mA ópticamente aislada referenciados a común de 24 VCC, máxima carga conectada: 750 Ohmios. |
| Indicación de estado: | Visualización mediante LEDs de la señal de llama, relé de flama, ready, selección llama objetivo, selección de flama de fondo y códigos de fallo. |
| Descripción | |
| Material de la carcasa: | Aluminio con acabado en poliéster gris. |
| Clasificación de la carcasa: | Ex II 2 G/D , certificado por ATEX. |
| Peso de escáner: | 9,5 lb (4,3 kg). |
| Brida de montaje: | P/N 129-168-1 brida de montaje para tubo 1’’ NPT, con toma para aire de enfriamiento 3/8’’ NPT hembra. P/N 129-168-2 brida de montaje para tubo 1’’ BSP, con toma para aire de enfriamiento 3/8’’ BSPPL hembra. |
| Ópticas: | Modelos UV – 295 a 340 nanómetros. Modelos IR – 830 a 1100 nanómetros. Modelos K3 – 310 a 500 nanómetros. |
| Especificación básica del cable: | P/N 59-546; Cable multiconductor, 8 hilos (código de color), con lámina de apantallamiento y pantalla global trenzada. Categoría PLTC-ER. Ocho conductores #18 AWG. Rango de temperatura: -40ºF a 221ºF (-40ºC a +105ºC) Cubierta: PVC (retardante de llama, baja emisión de humos, libre de halógenos) Diámetro exterior nominal 0,44’’ (11,2 mm) Diámetro exterior máximo 0,48’’ (12,2 mm) |
- Versiones Ultravioleta o Infrarrojo.
- Relevador de flama SPST NA para indicación de flama.
- Relevador de falla SPST NC para indicación falla del equipo.
- Señal analógica de 4 a 20 ma para indicación de intensidad de flama.
- La interfaz del operador de detector de flama Phoenix es a través de un teclado pulsador y LEDs informativos. Estos proporcionan una indicación continua de la 2 señal de flama, el estado del relé de flama, el estado del detector, así como el modo seleccionado de operación.
- Versiones con fibra óptica.
