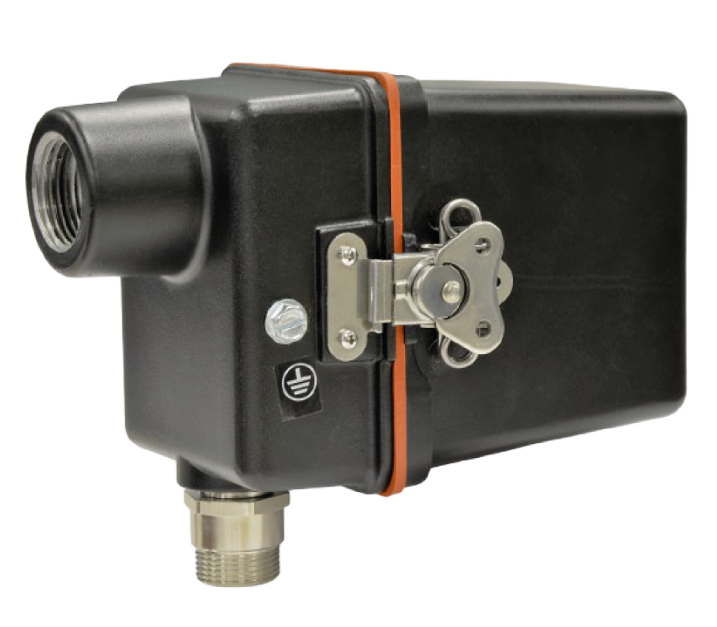

UV Simplicity 65UV5 - Scanner de Flama
El scanner de flama Fireye 65UV5 es un escáner basado en microprocesador que utiliza un sensor ultravioleta de tipo tubo y un mecanismo de obturador electromecánico con autoverificación. Incorpora un relevador de flama interno con umbral fijo de encendido/apagado, lo que elimina la necesidad de un amplificador de flama externo.
El scanner 65UV5 está disponible con un tiempo de respuesta ante falla de flama (FFRT) de 1 segundo o 4 segundos, según el modelo seleccionado. Los modelos 65UV5-1004QD-1 y 65UV5-1004EQD cuentan con FFRT de 1 segundo, mientras que los modelos 65UV5-1004QD tienen FFRT de 4 segundos.
El scanner Fireye 65UV5 proporciona una salida analógica de 4 a 20 mA, proporcional a la intensidad de la señal de flama. Se alimenta mediante una fuente externa de 24 Vdc e incluye un conector integral de desconexión rápida de 8 pines. Un LED interno codificado por colores indica el estado de la flama y las condiciones de alarma, visible a través de una ventana en la tapa posterior.
El alojamiento del 65UV5 cuenta con clasificación NEMA 4X / IP66 y es apto para uso en ambientes peligrosos Clase I, División 2, grupos A, B, C y D, o Ex II3 G/D Ex nA IIC T4A.
Los modelos 65UV5 CEX se cablean directamente mediante una regleta de terminales ubicada dentro del alojamiento CEX, utilizando prensacables adecuados para la terminación del cable.
Nota: Los scanner's 65UV5-1000 y 65UV5-1000E quedaron obsoletos en 2008 y fueron reemplazados por los modelos 65UV5-1004 y 65UV5-1004E, que ofrecen capacidades mejoradas. Los modelos 65UV5-1004QD y 65UV5-1004EQD con desconexión rápida eléctrica sustituyen a los modelos originales con cable fijo de diez pies.
- Supervisión de flama para quemadores industriales y comerciales de operación continua.
- Uso en plantas de generación eléctrica, refinerías, plantas de pulpa y papel, y otras instalaciones industriales pesadas.
- Aplicaciones críticas de seguridad en calderas, hornos y calentadores de proceso.
- Reemplazo directo de escáneres UV Fireye con autoverificación existentes y especificaciones similares.
Los scanner's con autoverificación Fireye 65UV5 se utilizan para detectar emisiones ultravioleta provenientes de flamas de combustibles fósiles como gas natural, gas de horno de coque, propano, metano, butano, queroseno, destilados ligeros del petróleo y combustibles diésel.
- DESCRIPCIÓN
- Descripción
- 🔩 Especificaciones mecánicas
- ⚡ Especificaciones eléctricas
- 📍 Características
- Valoraciones 0

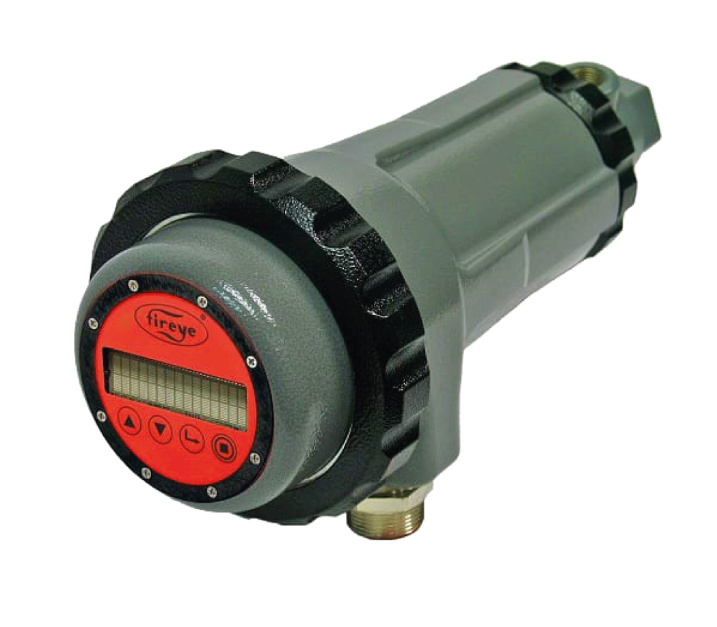

El detector de flama Insight II 95DSS3 Fireye – Seguridad de flama utiliza tecnología basada en microprocesador y sensores ópticos de estado sólido tanto Infrarrojo (IR) como Ultravioleta (UV). Gracias a su alta capacidad de discriminación, puede identificar con precisión la llama del quemador objetivo y diferenciarla de quemadores cercanos u otras fuentes de radiación.
Este detector incorpora dos relés internos con umbrales de encendido y apagado ajustables de forma independiente, así como dos salidas analógicas de 4-20 mA, lo que elimina la necesidad de un amplificador de flama externo.
Funciona con alimentación de 24 Vdc y cuenta con un sistema de autodiagnóstico electrónico para mayor seguridad y confiabilidad.
El modelo estándar 95DSS3-1 incluye un conector de 8 pines y otro de 12 pines para cables de desconexión rápida.
Los modelos 95DSS3-1CEX y 95DSS3-1WICEX incorporan bloques de terminales internos para la conexión del cable.
Además, los detectores pueden integrar un teclado y pantalla VFD o un transmisor de infrarrojos para operar mediante un dispositivo remoto de teclado y pantalla.
UV Simplicity 65UV5 - Scanner de Flama
El scanner de flama Fireye 65UV5 es un escáner basado en microprocesador que utiliza un sensor ultravioleta de tipo tubo y un mecanismo de obturador electromecánico con autoverificación. Incorpora un relevador de flama interno con umbral fijo de encendido/apagado, lo que elimina la necesidad de un amplificador de flama externo.
El scanner 65UV5 está disponible con un tiempo de respuesta ante falla de flama (FFRT) de 1 segundo o 4 segundos, según el modelo seleccionado. Los modelos 65UV5-1004QD-1 y 65UV5-1004EQD cuentan con FFRT de 1 segundo, mientras que los modelos 65UV5-1004QD tienen FFRT de 4 segundos.
El scanner Fireye 65UV5 proporciona una salida analógica de 4 a 20 mA, proporcional a la intensidad de la señal de flama. Se alimenta mediante una fuente externa de 24 Vdc e incluye un conector integral de desconexión rápida de 8 pines. Un LED interno codificado por colores indica el estado de la flama y las condiciones de alarma, visible a través de una ventana en la tapa posterior.
El alojamiento del 65UV5 cuenta con clasificación NEMA 4X / IP66 y es apto para uso en ambientes peligrosos Clase I, División 2, grupos A, B, C y D, o Ex II3 G/D Ex nA IIC T4A.
Los modelos 65UV5 CEX se cablean directamente mediante una regleta de terminales ubicada dentro del alojamiento CEX, utilizando prensacables adecuados para la terminación del cable.
Nota: Los scanner's 65UV5-1000 y 65UV5-1000E quedaron obsoletos en 2008 y fueron reemplazados por los modelos 65UV5-1004 y 65UV5-1004E, que ofrecen capacidades mejoradas. Los modelos 65UV5-1004QD y 65UV5-1004EQD con desconexión rápida eléctrica sustituyen a los modelos originales con cable fijo de diez pies.
- Supervisión de flama para quemadores industriales y comerciales de operación continua.
- Uso en plantas de generación eléctrica, refinerías, plantas de pulpa y papel, y otras instalaciones industriales pesadas.
- Aplicaciones críticas de seguridad en calderas, hornos y calentadores de proceso.
- Reemplazo directo de escáneres UV Fireye con autoverificación existentes y especificaciones similares.
Los scanner's con autoverificación Fireye 65UV5 se utilizan para detectar emisiones ultravioleta provenientes de flamas de combustibles fósiles como gas natural, gas de horno de coque, propano, metano, butano, queroseno, destilados ligeros del petróleo y combustibles diésel.
| Mecánicas: | Descripción |
| Material de la carcasa: | Aleación de aluminio con acabado en pintura en polvo de poliéster gris. |
| Peso: | 5,9 libras (2,69 kg), 7.1 libras (3.22kg) modelos “CEX”, adicionales a la brida de montaje. |
| Bridas de montaje (estándar): | Contiene un aislamiento térmico integrado en la rosca hembra (niple aislante no requerido). |
| Roscas de la brida: | P/N 60-2919-1 1″ NPT hembra con montaje de tubo de 3/8″ NPT hembra de conexión de aire de refrigeración. |
| Peso de la brida de montaje: | 0.62 lbs (0.28kg). |
| Aleación de aluminio con acabado en pintura en polvo de poliéster gris. | |
| Peso: | 5,9 libras (2,69 kg), 7.1 libras (3.22kg) modelos “CEX”, adicionales a la brida de montaje. |
| Bridas de montaje (estándar): | Contiene un aislamiento térmico integrado en la rosca hembra (niple aislante no requerido). |
| Requisitos de aire de purga/refrigeración: | Fuente: limpio, seco y fresco Volumen: 4 SCFM (113 l/min) en la toma roscada de 3/8 de la brida de montaje o en la toma de 1 pulgada con una “Y”, montada sobre un tubo de vista del escáner. Con operación cercana al límite superior del rango y/o combustibles sucios/polvorientos pueden requerir hasta 15 SCFM (425 l/min). |
| La temperatura nominal | -40°C A 65°C Temperatura Ambiente. |
| Temperatura de almacenamiento: | -40°C a 85 °C Temperatura Ambiente |
| Humedad: | 0% a 95% humedad relativa no condensada. |
| Eléctricas: | Descripción |
| Alimentación: | 24 VDC +!0%, -15%, consumo de corriente de 0.25Amp, 6 VA. |
| Conexión Eléctrica: | Conector rápido de 12 pines. |
| Salidas a Relevador: | Relevador de Flama 1, SPDT (1 NA, 1 NC). Relevador de Flama 2, SPDT (1 NA, 1 NC). Relevador de Falla, SPST (1 NA). |
| Capacidad en contactos: | Mínimo 10mA @ 5 Vdc Máximo 100 mA @ 30 Vdc, 100 mA @ 50 Vac |
| Salida Analógica: | Dos salidas de 4-20 mA de corriente CC a 24V CC, de referencia común, la máxima carga conectada: 750 ohmios. |
| Interfaz de operador: | N/P 95DISP-1 Display alfa – numérico con cinco teclas de botón pulsador. N/P 95WIDISP-2 transmisor infrarrojo, usado junto con la herramienta portátil P/N 95WIHH-2. |
| Especificaciones del cable: | N/P 59-546 (8 conductores), P/N 59-547 (12 conductores): Multi-núcleo, 8 y 12 conductores (color), calibre 18 AWG, forrado con papel aluminio, blindaje general, trenzado y con cable de drenaje. PLTC-ER.
Longitud máxima: 1000 pies (305 m). Temperatura de trabajo: -40°F a 221°F (-40°C a 105°C). |
| CARACTERISTICAS DEL INSIGHT II | |||
|---|---|---|---|
| CARACTERÍSTICAS | MODELOS | ||
| 95DSS3-1 | 95DSS3-1CEX | 95DSS3-1WICEX | |
| Sensores IR y UV | SI | SI | SI |
| Relevadores de flama (2) | SI | SI | SI |
| Relevador de Falla de detector | SI | SI | SI |
| Salida 4 a 20 ma(2) | SI | SI | SI |
| Frecuencias de Modulación | 21 | 21 | 21 |
| Archivos de memoria | 4 | 4 | 4 |
| Comunicaciones | SI | SI | SI |
| Función de Auto Config. | SI | SI | SI |
| NEMA 4X, IP66 | SI | SI | SI |
| Display con teclado | Se pide por separado | Incluido | |
| Transmisor IR para herramienta de configuración remota. | Se pide por separado | Incluido | |
| Clase I DiV2 Grupos A, B, C, D,F, G | SI | ||
| Ex nA nC IIC T4 | SI | ||
| Ex d IIC t6 | SI | SI | |
